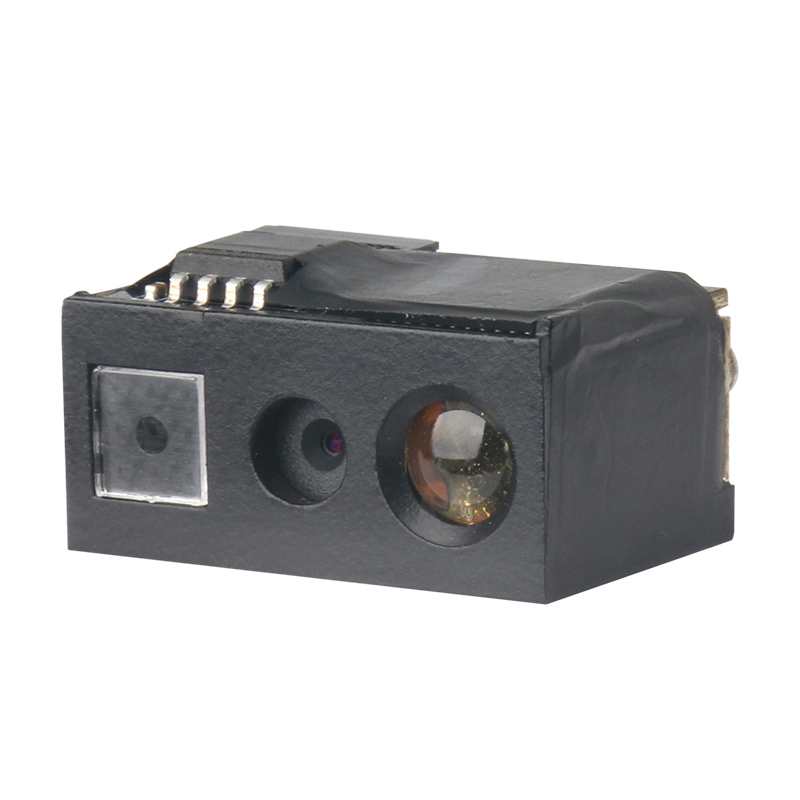

RD3690嵌入式二維掃描模組是一款高性能嵌入式二維影像模組，采用先進的CMOS影像識別技術，智能圖像識別系統，配備100萬像素全局高清攝像頭，自帶激光十字瞄準，具有較強的穿透力，具有超遠距識讀性能，可以輕松讀取紙張、商品、屏幕等介質上的條碼。一體化緊湊型設計可方便嵌入到各類設備中。
性能參數
通信方式
USB（USB-KBW，USB-COM），TTL
圖像傳感器
CMOS
像素
130萬像素
解析度
≥3mil/0.076mm（PCS90%,CODE 39）
識讀景深
30mm~500mm（不同條碼范圍）
解碼速度
65CM/S
識讀模式
手動識讀、感應識讀、指令控制
提示方式
LED指示燈、蜂鳴器（外部電路）
視場角
40° * 30°
讀取角度
Test Conditions：CODE39,10mil/0.25mm,PCS90%
旋轉Roll: ±360°，傾斜Pitch:±60°，偏斜Skew: ±55°
打印對比度
≥20%
環境光照度
黑暗環境，室內自然光，
識讀碼制
1D：UPC-A，UPC-E，EAN-8，EAN-13，Code 128， GS1-128， Code 39，Code 32, Code 93，Code 11，Interleaved 2 of 5，Matrix 2 of 5，Industrial 2 of 5(Straight 2 of 5)，Codabar（NW-7），MSI，GS1 Databar(Omnidirectional, Limited, Expanded)， etc.
2D: QR Code, Micro QR Code, Data Matrix，PDF417, Micro PDF 417， Aztec，etc.
機械/電氣化性能
本體重量
約3.5g
外觀尺寸
15.8mm L* 21.4mm W * 11.6mm H
線材長度
5CM（FPC單面排線）
接口類型
FPC 12PIN Pitch 0.5
工作電壓
DC 3.3-5V（推薦使用5V）
電流
230mA（WORK）
工作環境
工作溫度
-20℃ to 50℃
儲存溫度
-40℃ to 60℃
工作濕度
5% to 95%（無凝結）
10H@125RPM
配件列表
FPC排線
12PinPitch 0.5 同面5CM。
開發板（選配）
用于連接模組與線材，具有不同接口的輸出功能，以及掃描提示功能。
線材（選配）
